Camero Xaver 400
(scroll down for English)
Xaver 400 – Kompaktní radar pro detekci osob za překážkami.
Xaver 400 je kompaktní radarové zařízení optimalizované pro rychlé taktické rozhodování při operacích v městském prostředí. V reálném čase poskytuje kriticky důležité informace o živých osobách a statických objektech nacházejících se za zdmi a jinými překážkami.
Zařízení umožňuje zjistit:
– Přítomnost živých osob v místnosti.
– Počet osob a jejich rozmístění uvnitř místnosti.
– Pohyb osob a sledování jejich pohybových vzorců.
– Základní prostorové uspořádání místnosti včetně jejích rozměrů a významných konstrukčních prvků.
Vojenské jednotky, bezpečnostní složky a záchranné týmy působící v zastavěném prostředí potřebují spolehlivé informace pro volbu vhodného taktického postupu a úspěšné splnění úkolu. Xaver 400 výrazně zlepšuje situační povědomí, poskytuje zásadní operační výhodu a umožňuje zasahujícím jednotkám vstupovat do prostoru s předběžnou znalostí situace – v souladu s konceptem „Step into the Known™“.
Zařízení Xaver 400 je široce využíváno předními vojenskými a bezpečnostními složkami po celém světě.
Technologie Xaver 400 využívá moderní systémovou architekturu kombinující několik špičkových technologií.
Unikátní vícekanálový ultranízkovýkonový širokopásmový senzor využívající technologii Ultra-Wideband (UWB) pracuje s velmi širokým frekvenčním pásmem, což umožňuje spolehlivou detekci a vysoké prostorové rozlišení objektů.
Matematické algoritmy rekonstrukce obrazu umožňují účinně zpracovávat signály i v prostředí s velkým množstvím rušivých odrazů. Výsledkem je kvalitní a intuitivně srozumitelné zobrazení situace.
Mezi hlavní konstrukční přednosti zařízení patří jednoduché ovládání a kompaktní rozměry.
Hlavní vlastnosti
– Odolná a kompaktní konstrukce optimalizovaná pro taktické nasazení.
– Okamžitá připravenost k použití stisknutím jediného tlačítka.
– Vysoce spolehlivá detekce přes většinu běžných stavebních materiálů.
– Jednoduché uživatelské rozhraní umožňující rychlé a jednoznačné vyhodnocení situace.
– Možnost sledování pohybu detekovaných osob.
– Dosah detekce až 20 metrů.
– Současná detekce statických objektů a živých osob.
– Možnost použití z bezpečného odstupu v rámci detekčního dosahu.
– Vysoká citlivost umožňující detekci i nepohybujících se živých osob.
– Pokročilé algoritmy a technologie zpracování signálu.
– Volitelné bezdrátové připojení pro vzdálené sledování a ovládání.
Technické parametry
Parametr Hodnota
Typ zařízení: Kompaktní radar pro detekci za zdmi a překážkami
Materiály prostupné radarovým signálem: Cement, omítka, cihly, beton, železobeton, nepálené cihly, sádrokarton a další běžné stavební materiály
Detekční dosah: 4 m, 8 m, 20 m
Zorné pole: 120° horizontálně i vertikálně
Režimy zobrazení: Půdorysné zobrazení, vzdálenost v čase (historie), režim zvýšené průchodnosti signálu a 3D zobrazení
Frekvenční rozsah: 3–10 GHz
Rozlišení ve vzdálenosti: Lepší než 5 cm
Příčné rozlišení: Lepší než 50 cm ve vzdálenosti 8 m
Rozměry: 37 × 22,5 × 12 cm
Hmotnost: 3,2 kg včetně baterií
Napájení: Dobíjecí baterie, jednorázové baterie nebo síťový zdroj
Výdrž na dobíjecí baterie: 3,5 hodiny
Výdrž na jednorázové baterie: 4,5 hodiny
Celková výdrž: Až 8 hodin
Bezdrátové připojení: Volitelný integrovaný bezdrátový modul pro vzdálené sledování a ovládání
Příslušenství
– Externí nabíječka baterií.
– Síťový napájecí zdroj.
– Pevný transportní kufr.
– Stativ.
– Taktický batoh.
– XaverNet – volitelný systém bezdrátového vzdáleného sledování a ovládání.

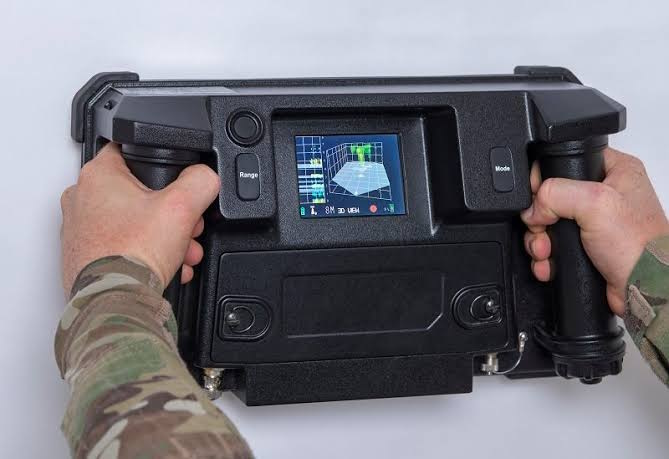

The Xaver 400 is a compact Radar based device, optimized for quick tactical decision making in urban operations. It provides real-time mission-critical information on live and static objects hidden behind walls and barriers, including:
▪▪ Presence of life in the room
▪▪ Number of people and their location inside a room
▪▪ Tracking of target movement patterns
▪▪ Room general layout, including dimensions and major infrastructure elements
Military, Law Enforcement and Search and Rescue teams conducting urban operations require reliable information for
determining the necessary tactical approach to assure successful mission execution. The Xaver 400 dramatically
improves situational awareness – providing a clear operational advantage and the ability to ”step into the known”TM . The Xaver 400 has been widely deployed by leading military and law enforcement users worldwide.
TECHNOLOGY
The XaverTM 400 utilizes a state-of-the-art system architecture, encompassing multiple cutting edge technologies. A unique, multichannel micro-power Ultra-Wideband (UWB) sensor that operates at very high bandwidth enables reliable detection and high object resolution. Mathematical image reconstruction algorithms are used to cope with cluttered environments resulting in a high quality and intuitive image. Simple operation and compact packaging are key features of the design.
FEATURES XAVERTM 400 USER INTERFACE
▪▪ Optimized rugged compact design
▪▪ Ready to use at the push of a button
▪▪ Highly reliable detection through most common wall materials
▪▪ Simple user interface for clear and immediate interpretation
▪▪ Tracking capabilities
▪▪ 20m detection range
▪▪ Simultaneous detection of static and living objects
▪▪ Enables Stand-off operation (within the detection range)
▪▪ Sensitivity to detect non-moving live objects
▪▪ Unique algorithms and signal processing
▪▪ Optional wireless capability for remote monitoring and control
TECH DATA
Device type: Compact through-wall radar
Penetrable wall materials: Cement, plaster, brick, concrete, reinforced concrete, adobe, drywall
and other standard building materials
Detection range: 4m, 8m, 20m
Field of view: 120° in both Azimuth and Elevation
Display mode: Plain view, range over time (history), high penetration and 3D view
Frequency range: 3GHz to 10GHz
Resolution Range: Better than 5cm; Cross Range: Better than 50cm at 8m
Dimensions: L: 37cm, W: 22.5cm, D: 12cm
Weight: 3.2kg including batteries
Power supply: Rechargeable and primary batteries, mains power source
Battery operation time: Rechargeable: 3.5 hours Primary: 4.5 hours } Total 8 hours
Wireless capability: Optional built-in wireless module for remote monitoring and control
Accessories: External battery charger, power supply, hard-shell carrying case,
tripod, tactical backpack, XaverNet (optional remote wireless)
